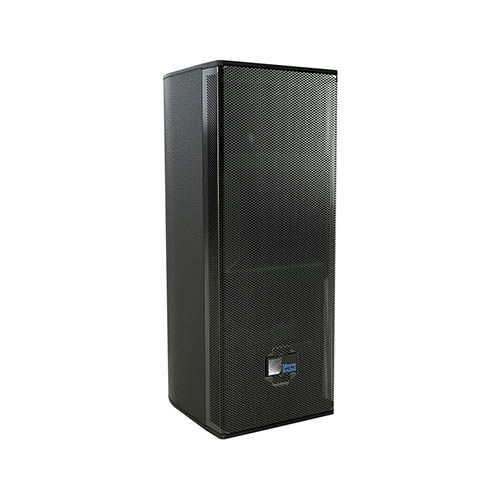

ULTRA-X20 포인트 소스 스피커는 ULTRA-X40 스피커의 소형 버전입니다. ULTRA-X20에는 두개의 5 인치 콘 드라이버, 하나의 2 인치 컴프레션 드라이버와 110 ° x 50 ° 의회전이 가능한 동심형 혼으로 이루어져 있습니다.
정밀한 DSP를 가진 내장 3 채널 클래스 D 앰프로 구동되며 너비 19.5cm, 높이 48.4cm, 깊이 21.8cm 사이즈와 11.8kg의 경량의 무게를 가집니다. 60Hz ~ 18kHz의 주파수 응답 특성과 100Hz – 16kHz에서 ± 45 ° 안에 들어오는 위상 응답 특성을 가지며 M-Noise로 측정시 123.5dB의 피크 SPL을 제공합니다.
UPJunior 스피커보다 30 % 작고 7 % 더 가벼우면서 새로운 동심형 설계 때문에 크로스오버 포인트 아래 주파수에서도 훨씬 더 균등한 패턴 제어가 가능합니다. 기본적인 110 ° x 50 ° 혼 외에 ULTRA-X22는 80 ° x 50 °, ULTRA-X23 110 ° x 110 °의 커버리지를 가지는 옵션 제품들이 제공됩니다.
운송과 장착, 리깅을 위해 다양한 옵션이 제공됩니다. 기본적으로 손잡이가 제공되지만 쉽게 분리할 수 있습니다. 스피커의 상단과 하단에 2 개의 일체형 M8 리깅 포인트를 제공해, 폴 마운트, 싱글 포인트 플라잉, 벽부와 천정 마운팅도 가능합니다. 히트싱크에 있는 추가적인 4개의 M6 포인트는 표준 벽부형 브라켓과 호환됩니다. 레인 후드가 필요 없는 밀폐형 커넥터와 함께 웨더프로텍트 버전을 사용할 수 있습니다.
ULTRA-X20은 새로운 USW-112P 우퍼, 750-LFC 우퍼, 또는 USW-210P 우퍼와 함께 사용할 수 있습니다. 이동형으로 사용할 때 사용자의 편의성을 극대화 하기 위해 우퍼 어라이먼트를 맞추지 않고 바로 사용할 수 있도록 제작되었습니다.
SPECIFICATIONS
ACOUSTICAL
Operating Frequency Range : 60 Hz – 18 kHz
Phase Response : 100 Hz – 16 kHz ±45°
Linear Peak SPL :123.5 dB (M-noise), 121.5 dB (Pink Noise), 121 dB (B-noise)
COVERAGE : Rotatable horn: 110° x 50° (ULTRA-X20), 80°x 50° (ULTRA-X22), or 110°x 110° (ULTRA-X23)
TRANSDUCERS
Low Frequency : Two 5-inch cone drivers
High Frequency : One 2-inch diaphragm compression driver
AUDIO INPUT
Connectors : XLR 3 female input with male loop output. Optional XLR 5-pin connector to accommodate both balanced audio and RMS signals.
Input Level: Audio source must be capable of producing of +20 dBV (10 V rms) into 600 Ω to produce the maximum peak SPL over the operating bandwidth of the loudspeaker.
AMPLIFIER
Type : 3-channel, Class-D
Total Output Power : 860 W peak
AC POWER
Connectors : PowerCON 20 input with loop output
Safety Rated Voltage Range : 100–240 V AC, 50–60 Hz
CURRENT DRAW
Maximum Long-Term Continuous Current (>10 sec) <1.5 A rms (115 V AC)
PHYSICAL
Dimensions : W: 7.44 in (189 mm) x H: 19.04 in (484 mm) x D: 8.68 in (220 mm)
Weight : 27 lb (12.3 kg)
Enclosure : Aluminum with slightly textured black finish
Protective Grille : Powder-coated, round-perforated steel
